在3D城市中可视化拟建建筑

Flying
Flying
2020-10-09 / 0 评论 / 261 阅读 / 正在检测是否收录...

在本教程中，您将学习如何创建一个 Cesium 应用程序以用您自己的 3D 模型替换真实城市中的建筑物。

您可以使用它来可视化拟建建筑物的影响。它如何改变天际线？从特定楼层或房间看去会是什么样子？

我们将介绍如何：

  • 在网络上设置和部署您的 Cesium 应用程序
  • 添加全球 3D 建筑、地形和图像的基础图层
  • 隐藏单个建筑物并用您自己的 3D 模型替换它们

这是您将构建的应用程序。您可以切换建议的建筑物并从多个角度查看它。

开始之前

我们将从 Cesium ion 获取全球卫星图像、3D 建筑和地形，Cesium ion 是一个用于流式传输和托管 3D 内容的开放平台。 如果您还没有免费的 Cesium ion 帐户，请注册一个。

登录后：

  1. 转到您的 Access Tokens 选项卡。
  2. 请注意默认令牌旁边的复制按钮。我们将在下一步中使用此令牌。
Cesiumion 是一个用于流式传输和托管 3D 内容的开放平台，包括全球精选数据，您可以使用这些数据创建自己的真实世界应用程序。


步骤1：设置你的Cesium 应用

我们将使用开源 JavaScript 引擎 CesiumJS 创建我们的应用程序。我们将使用在线 IDE Glitch 来托管我们的应用程序。

  1. 使用我们放在一起的基本模板创建一个新的 Glitch 项目。
  2. 单击左侧面板中的 index.html 查看应用程序代码。
  3. 替换为您的令牌页面 your_token_here 中的访问令牌 。
  4. 通过单击顶部的 Show 并选择 Next to The Code 来运行应用程序。


到目前为止，index.html 中的代码做了三件事：

  • 导入 CesiumJS 库。JavaScript和 CSS 文件在这两行中加载：
<script src="https://cesium.com/downloads/cesiumjs/releases/1.100/Build/Cesium/Cesium.js"></script>
<link
  href="https://cesium.com/downloads/cesiumjs/releases/1.100/Build/Cesium/Widgets/widgets.css"
  rel="stylesheet"
/>
  • 为场景添加一个 HTML 容器：<div id=cesiumContainer></div>。
  • 初始化查看器：const viewer = new Cesium.Viewer('cesiumContainer');。

你现在有一个基本的 CesiumJS 应用程序在你的浏览器中运行，其中包含来自 Cesium ion 的全球卫星图像。

配置自动刷新

每次代码更改时，Glitch 都会自动刷新页面。您可以通过单击左上角的项目名称并取消选中此框来切换它：


使用应用程序窗口顶部的刷新按钮重新运行应用程序：


步骤 2：添加 Cesium OSM 建筑和 Cesium 世界地形

Cesium OSM Buildings 是一个全球基础层，拥有超过 3.5 亿个来自 OpenStreetMap 数据的建筑物。它用作 3D Tiles，这是 Cesium 创建的开放标准，可以将 3D 内容流式传输到任何兼容的客户端。

让我们添加这些图层，然后将相机移动到我们虚构的新建筑所在的城市 — 科罗拉多州丹佛市。

  1. 用下面的代码替换 index.html 中的 JavaScript 代码，保留之前的访问令牌行。
  2. 单击并拖动以移动相机。拖动时按住 CTRL 以倾斜。
  3. 单击任何建筑物以查看其元数据。
// Keep your Cesium.Ion.defaultAccessToken = 'your_token_here' line above.
// STEP 2 CODE
// Initialize the viewer with Cesium World Terrain.
const viewer = new Cesium.Viewer('cesiumContainer', {
  terrainProvider: Cesium.createWorldTerrain()
});
// Add Cesium OSM Buildings.
const buildingsTileset = viewer.scene.primitives.add(Cesium.createOsmBuildings());
// Fly the camera to Denver, Colorado at the given longitude, latitude, and height.
viewer.camera.flyTo({
  destination: Cesium.Cartesian3.fromDegrees(-104.9965, 39.74248, 4000)
});

此时，您完整的 index.html 将如下所示（访问令牌除外）。在以后的步骤中，您将在标记内的现有代码下方添加新代码 script。

<!DOCTYPE html>
<html lang="en">
<head>
  <script src="https://cesium.com/downloads/cesiumjs/releases/1.100/Build/Cesium/Cesium.js"></script>
  <link href="https://cesium.com/downloads/cesiumjs/releases/1.100/Build/Cesium/Widgets/widgets.css" rel="stylesheet">
  <link href="style.css" rel="stylesheet">
</head>
<body>
  <div id="cesiumContainer"></div>
  <script>
    // Your access token can be found at: https://cesium.com/ion/tokens.
    // This is the default access token from your ion account
    Cesium.Ion.defaultAccessToken = 'eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJqdGkiOiI3ODdlN2I5OS1iZDMyLTQ2MTItODQwYi01MGE3NGI3NGIzNGUiLCJpZCI6MTE4MjU5LCJpYXQiOjE2NzA5ODI0MDd9.XpfuSxbcNuxNF1jMqI5FxveHXhiq6VVCsww80hIVAME';

    // Keep your Cesium.Ion.defaultAccessToken = 'your_token_here' line above.
    // STEP 2 CODE
    // Initialize the viewer with Cesium World Terrain.
    const viewer = new Cesium.Viewer('cesiumContainer', {
      terrainProvider: Cesium.createWorldTerrain()
    });
    // Add Cesium OSM Buildings.
    const buildingsTileset = viewer.scene.primitives.add(Cesium.createOsmBuildings());
    // Fly the camera to Denver, Colorado at the given longitude, latitude, and height.
    viewer.camera.flyTo({
      destination: Cesium.Cartesian3.fromDegrees(-104.9965, 39.74248, 4000)
    });
  </script>
</body>
</html>
Cesium OSM Buildings 与全球高分辨率 3D 地形图层 Cesium World Terrain 绑定。这使其非常适合需要精确建筑高度的应用，例如洪水分析工具。

步骤 3：确定新建建筑面积

在我们添加新建筑物之前，让我们添加一个 GeoJSON 文件来标记它的足迹。这将告诉我们哪些现有建筑物需要拆除。

  1. 下载 GeoJSON 文件。
  2. 将 GeoJSON 文件拖放到您的 Cesium ion 仪表板中。
  3. 按 上传 。

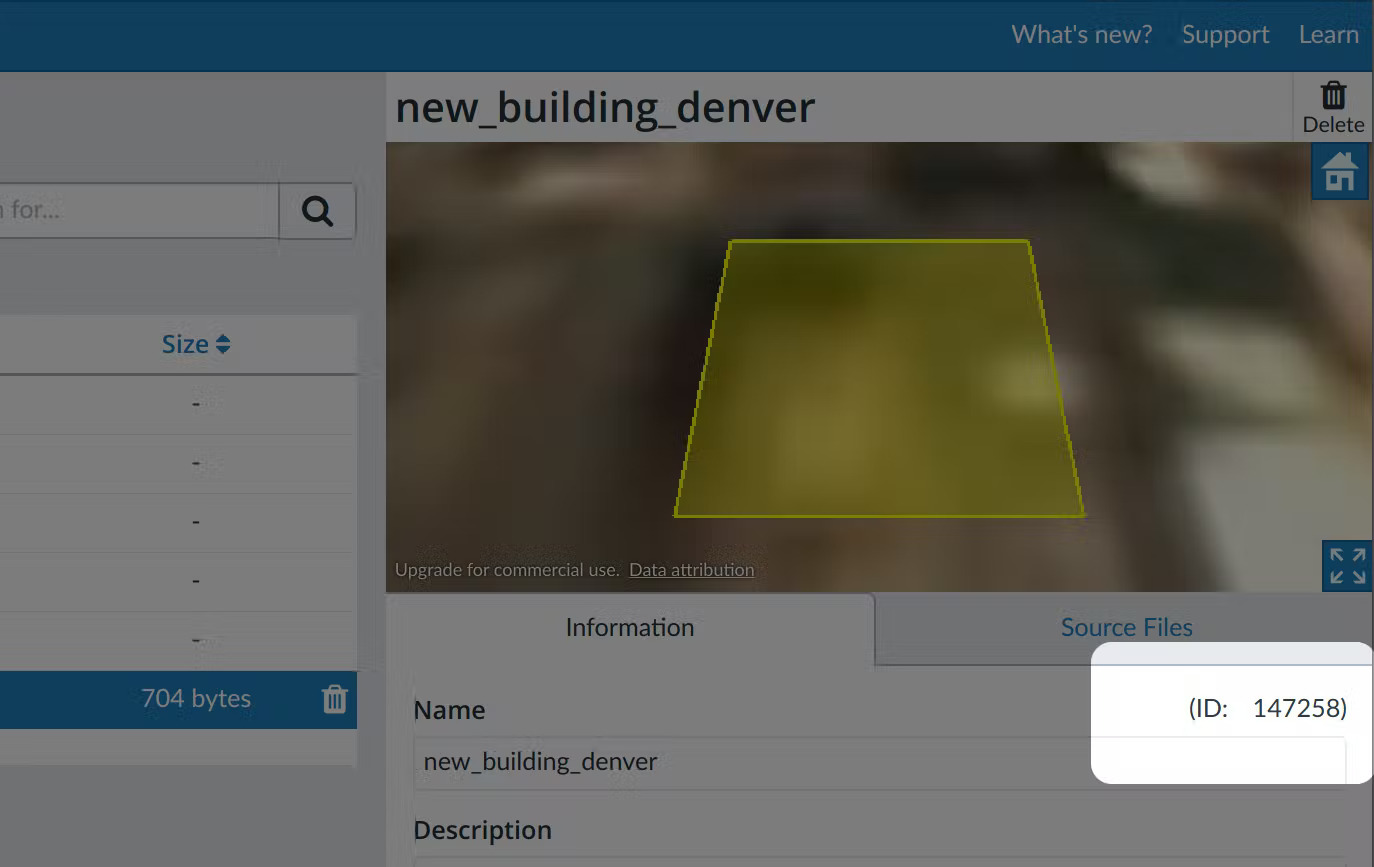

步骤 4：上传后，记下预览窗口下的资产 ID。


  1. 在 index.html 中添加以下代码。
  • 替换 your_asset_id 为您的资产 ID。ID 是一个数字，因此您不需要引号。
// STEP 3 CODE
async function addBuildingGeoJSON() {
  // Load theGeoJSONfile from Cesium ion.
  const geoJSONURL = await Cesium.IonResource.fromAssetId(your_asset_id);
  // Create the geometry from the GeoJSON, and clamp it to the ground.
  constGeoJSON= await Cesium.GeoJsonDataSource.load(geoJSONURL, { clampToGround: true });
  // Add it to the scene.
  const dataSource = await viewer.dataSources.add(geoJSON);
  // By default, polygons in CesiumJS will be draped over all3Dcontent in the scene.
  // Modify the polygons so that this draping only applies to the terrain, not3Dbuildings.
  for (const entity of dataSource.entities.values) {
    entity.polygon.classificationType = Cesium.ClassificationType.TERRAIN;
  }
  // Move the camera so that the polygon is in view.
  viewer.flyTo(dataSource);
}
addBuildingGeoJSON();

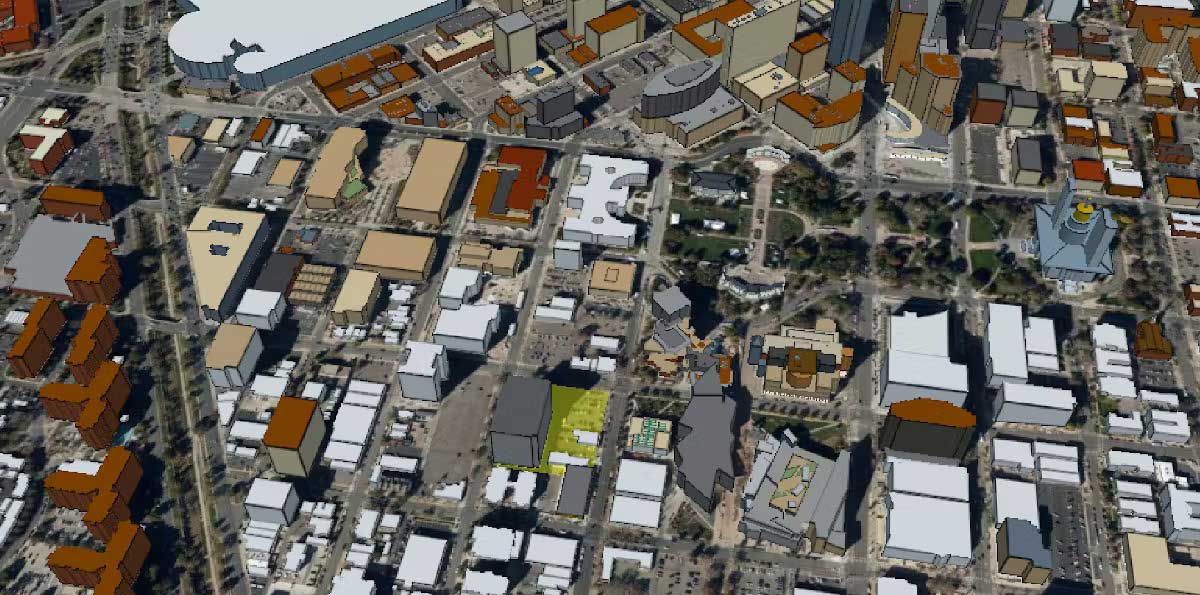

您现在会在地面上看到建筑物的足迹。使用鼠标滚轮放大或右键单击并拖动以仔细查看。


步骤 5：隐藏现场现有的 3D 建筑

现在我们已经确定了新建筑的去向，我们可以看到当前有哪些建筑。我们将使用 3D Tiles Styling Language 来隐藏它们。

在上面的占地面积中，我们可以看到在我们拟建的新建筑所在地有六座建筑——一座大型建筑和五座小得多的建筑。

  1. 添加以下代码。它隐藏了所有较小的 3D 建筑。
// STEP 4 CODE
// Hide individual buildings in this area using3DTiles Styling language.
buildingsTileset.style = new Cesium.Cesium3DTileStyle({
  // Create a style rule to control each building's "show" property.
  show: {
    conditions : [
      // Any building that has this elementId will have `show = false`.
      ['${elementId} === 332469316', false],
      ['${elementId} === 332469317', false],
      ['${elementId} === 235368665', false],
      ['${elementId} === 530288180', false],
      ['${elementId} === 530288179', false],
      // If a building does not have one of these elementIds, set `show = true`.
      [true, true]
    ]
  },
  // Set the default color style for this particular3DTileset.
  // For any building that has a `cesium#color` property, use that color, otherwise make it white.
  color: "Boolean(${feature['cesium#color']}) ? color(${feature['cesium#color']}) : color('#ffffff')"
});
  1. 扩展此代码以隐藏剩余的 3D 建筑。
  • 单击建筑物以找到其elementI。
  • 添加另一行，如：['${elementId} === large_building_elementId', false]

步骤 6：上传并定位新建筑

让我们上传建议的建筑模型。

  1. 下载此 glTF 模型。
  2. 将其拖放到您的 Cesium 离子仪表板中。
  3. 选择 3D Model (tile as 3D Tiles) 并按上传 。

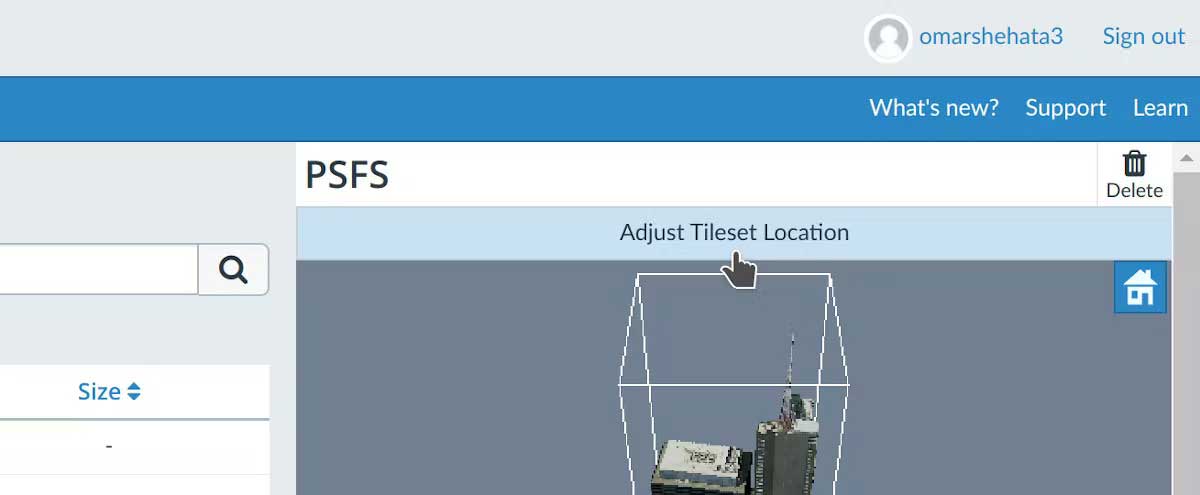

  4. 完成拼贴后，单击 资产预览窗口顶部的 Adjust Tileset Location 按钮。


  1. 在搜索框中输入建筑物地址 1250 Cherokee Street ，然后单击 下一步 。
  2. 使用查看器上的控件，在视觉上定位和旋转建筑物，使其与下面的卫星图像对齐。您的最终设置应大致为：
经度：-104.9909
纬度：39.73579
身高：1577
航向：-8
  1. 按 保存。

确保地理定位准确性

在本教程中，您手动定位了一座新建筑。如果建筑物已经进行了地理参考，Cesium ion 会自动将其放置在正确的位置。您还可以使用 REST API 对其进行地理定位。通过地理定位指南了解更多信息 。

步骤 7：将新建筑添加到场景中

现在让我们将新建筑物添加到场景中。

  1. 在资产预览窗口下获取我们刚刚地理定位的建筑模型的资产 ID。
  2. 在 index.html 中添加以下代码。
  • 替换 your_asset_id 为您的资产 ID。
// STEP 6 CODE
// Add the3DTileset you created from your Cesium ion account.
const newBuildingTileset = viewer.scene.primitives.add(
  new Cesium.Cesium3DTileset({
    url: Cesium.IonResource.fromAssetId(your_asset_id)
  })
);
// Move the camera to the new building.
viewer.flyTo(newBuildingTileset);

步骤 8：添加一个按钮来切换新建筑

  1. 在 index.html 中，将按钮添加到您的 <body> 标签内的上方<script。
<button id="toggle-building">Toggle new building</button>
  1. 在 head 标签内添加以下 CSS style标签：
<style type="text/css">
  #toggle-building { z-index: 1; position: fixed; top: 5px; left: 5px; }
</style>
  1. 在 index.html 中添加以下 JavaScript：
// STEP 7 CODE
// Toggle the tileset's show property when the button is clicked.
document.querySelector('#toggle-building').onclick = function() {
  newBuildingTileset.show = !newBuildingTileset.show;
};

步骤 9：考虑建筑对周围环境的影响

现在您可以比较有和没有这座新建筑的场景！

丹佛的全景山景备受推崇。这座建筑如何影响其他地方的景色，例如科罗拉多州议会大厦？

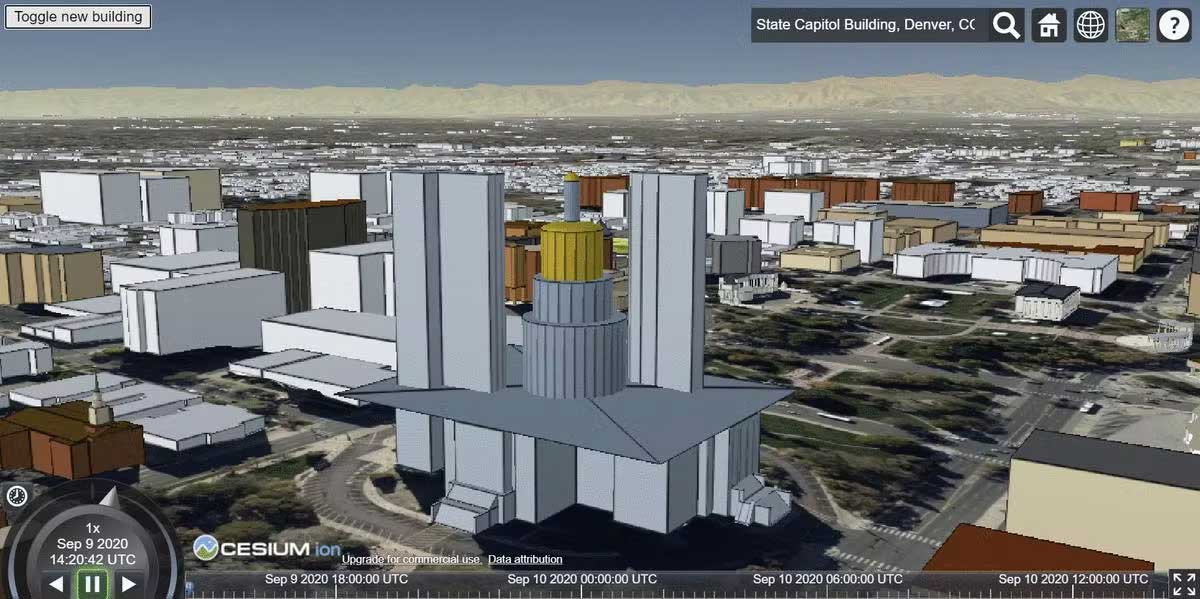

对科罗拉多州议会大厦景观的影响。
要重现这一点，请搜索美国科罗拉多州丹佛市的州议会大厦并调整相机。

我们甚至可以探索国会大厦入口处的景色将如何变化。

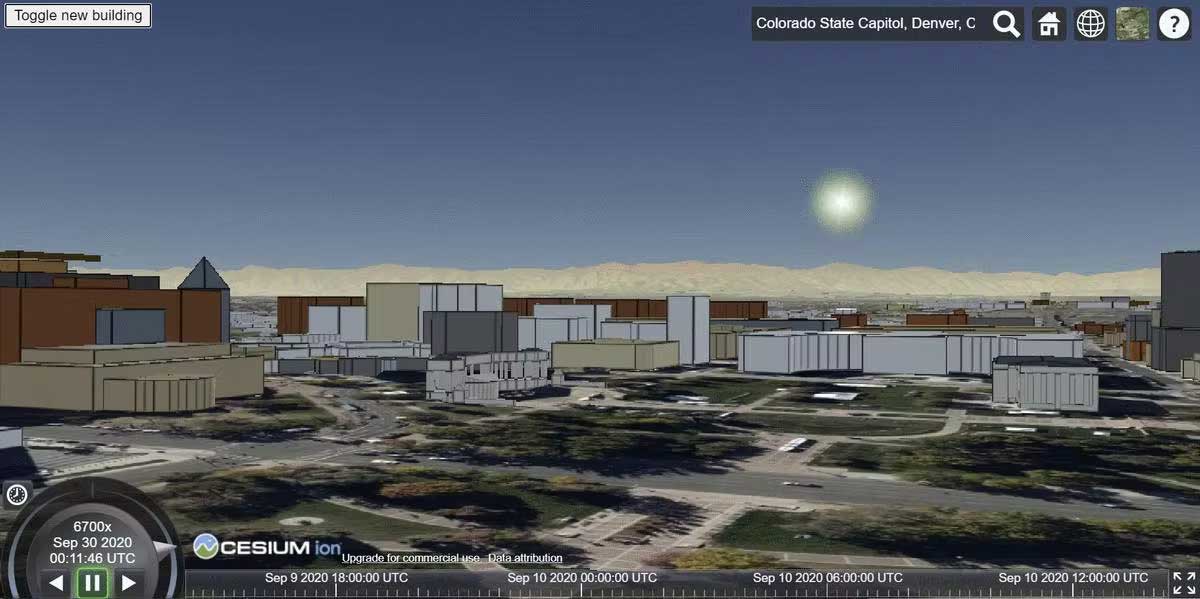

从更接近地面的角度对视图的影响。

完整教程源码

这是带有 your_token_here 和 your_asset_id 占位符的此应用程序的完整源代码。

<!DOCTYPE html>
<html lang="en">
<head>
  <script src="https://cesium.com/downloads/cesiumjs/releases/1.100/Build/Cesium/Cesium.js"></script>
  <link href="https://cesium.com/downloads/cesiumjs/releases/1.100/Build/Cesium/Widgets/widgets.css" rel="stylesheet">
  <link href="style.css" rel="stylesheet">
  <style type="text/css">
    #toggle-building { z-index: 1; position: fixed; top: 5px; left: 5px; }
  </style>
</head>
<body>
  <div id="cesiumContainer"></div>
  <button id="toggle-building">Toggle new building</button>

  <script>
    // Your access token can be found at: https://cesium.com/ion/tokens.
    // This is the default access token from your ion account
    Cesium.Ion.defaultAccessToken = 'eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJqdGkiOiI3ODdlN2I5OS1iZDMyLTQ2MTItODQwYi01MGE3NGI3NGIzNGUiLCJpZCI6MTE4MjU5LCJpYXQiOjE2NzA5ODI0MDd9.XpfuSxbcNuxNF1jMqI5FxveHXhiq6VVCsww80hIVAME';

    // Keep your Cesium.Ion.defaultAccessToken = 'your_token_here' line from above.
    // STEP 2 CODE
    // Initialize the viewer with Cesium World Terrain.
    const viewer = new Cesium.Viewer('cesiumContainer', {
      terrainProvider: Cesium.createWorldTerrain()
    });
    // Add Cesium OSM Buildings.
    const buildingsTileset = viewer.scene.primitives.add(Cesium.createOsmBuildings());
    // Fly the camera to Denver, Colorado at the given longitude, latitude, and height.
    /* viewer.camera.flyTo({
      destination: Cesium.Cartesian3.fromDegrees(-104.9965, 39.74248, 4000)
    }); */

    // STEP 3 CODE
    async function addBuildingGeoJSON() {
      // Load theGeoJSONfile from Cesium ion.
      const geoJSONURL = await Cesium.IonResource.fromAssetId(your_asset_id);
      // Create the geometry from the GeoJSON, and clamp it to the ground.
      constGeoJSON= await Cesium.GeoJsonDataSource.load(geoJSONURL, { clampToGround: true });
      // Add it to the scene.
      const dataSource = await viewer.dataSources.add(geoJSON);
      // By default, polygons in CesiumJS will be draped over all3Dcontent in the scene.
      // Modify the polygons so that this draping only applies to the terrain, not3Dbuildings.
      for (const entity of dataSource.entities.values) {
        entity.polygon.classificationType = Cesium.ClassificationType.TERRAIN;
      }
      // Move the camera so that the polygon is in view.
      // viewer.flyTo(dataSource);
    }
    addBuildingGeoJSON();

    // STEP 4 CODE
    // Hide individual buildings in this area using3DTiles Styling language.
    buildingsTileset.style = new Cesium.Cesium3DTileStyle({
      // Create a style rule to control each building's "show" property.
      show: {
        conditions : [
          // Any building that has this elementId will have `show = false`.
          ['${elementId} === 532245203', false],
          ['${elementId} === 332469316', false],
          ['${elementId} === 332469317', false],
          ['${elementId} === 235368665', false],
          ['${elementId} === 530288180', false],
          ['${elementId} === 530288179', false],
          // If a building does not have one of these elementIds, set `show = true`.
          [true, true]
        ]
      },
      // Set the default color style for this particular3DTileset.
      // For any building that has a `cesium#color` property, use that color, otherwise make it white.
      color: "Boolean(${feature['cesium#color']}) ? color(${feature['cesium#color']}) : color('#ffffff')"
    });

    // STEP 6 CODE
    // Add the3DTileset you created from your Cesium ion account.
    const newBuildingTileset = viewer.scene.primitives.add(
      new Cesium.Cesium3DTileset({
        url: Cesium.IonResource.fromAssetId(your_asset_id)
      })
    );
    // Move the camera to the new building.
    viewer.flyTo(newBuildingTileset);

    // STEP 7 CODE
    // Toggle the tileset's show property when the button is clicked.
    document.querySelector('#toggle-building').onclick = function() {
      newBuildingTileset.show = !newBuildingTileset.show;
    };
  </script>
</body>
</html>

下一步

如果您有自己的建筑模型，请尝试使用它而不是提供的示例 —— glTF、OBJ 和 FBX 都受支持。或者将建筑物放置在您自己的城市中。

请参阅 3D 模型导入指南以了解更多信息。
